Treviso

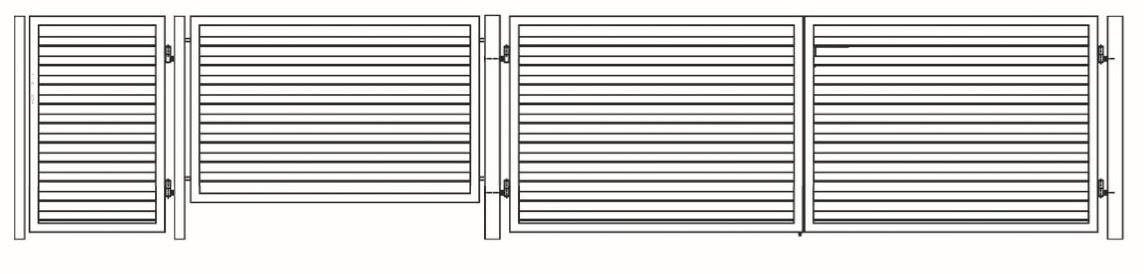

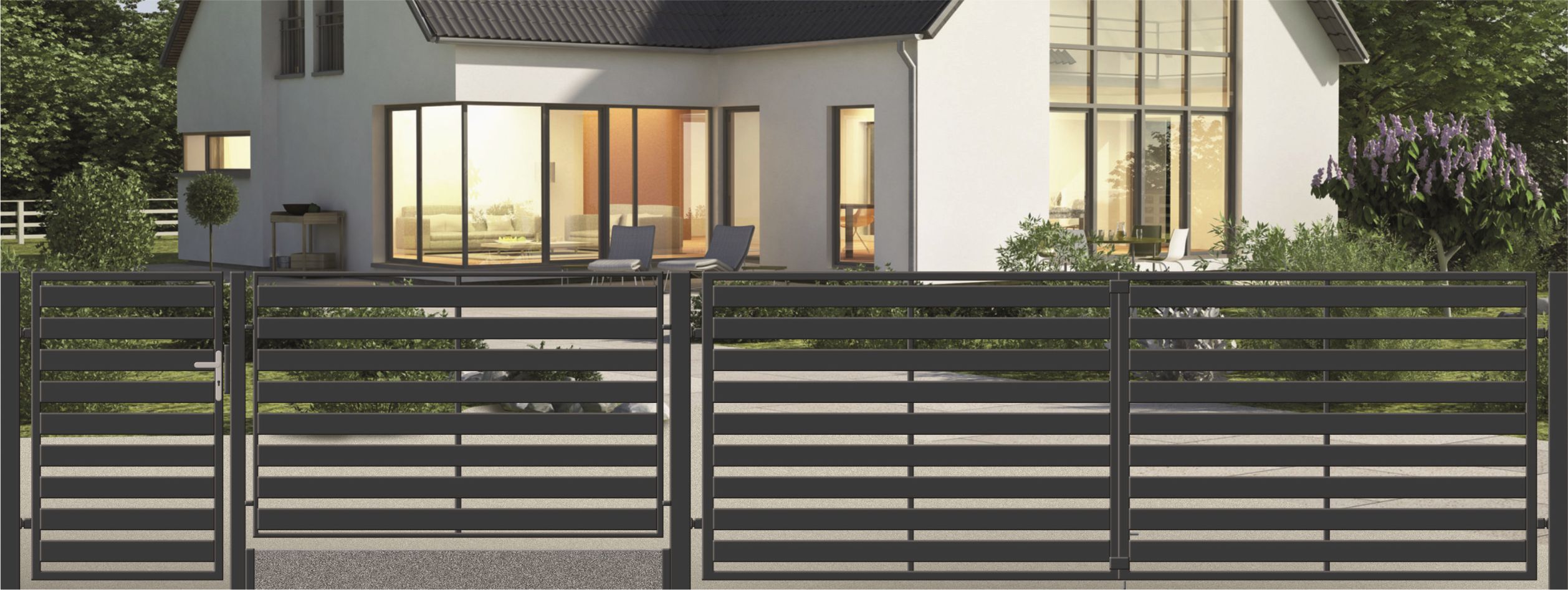

System TREVISO - innowacja wśród nowoczesnych systemów ogrodzeniowych. Profile konstrukcyjne i blacha tworzą trwałą i estetyczną kompozycję. Idealnie nadają się do ogrodzenia domu i posesji. Komplet ogrodzeniowy składa się z przęsła, furtki, bramy, słupków 70 x 70 x 2 do przęseł i 100 x 100 x 2 do bram i furtek oraz osprzętu montażowego. Elementy zabezpieczone podkładem cynkowym i malowane proszkowo.

Wymiary bramy dwuskrzydłowej
światło wjazdu: 3972mm
wysokość: 1450mm
Wymiary przęsła
szerokość: 2000mm
wysokość: 1250mm
Wymiary furtki
szerokość: 938mm
wysokość: 1450mm
Wymiary bramy samonośnej
światło wjazdu: 4000mm
wysokość: 1400mm
całkowita długość skrzydła: 6000mm

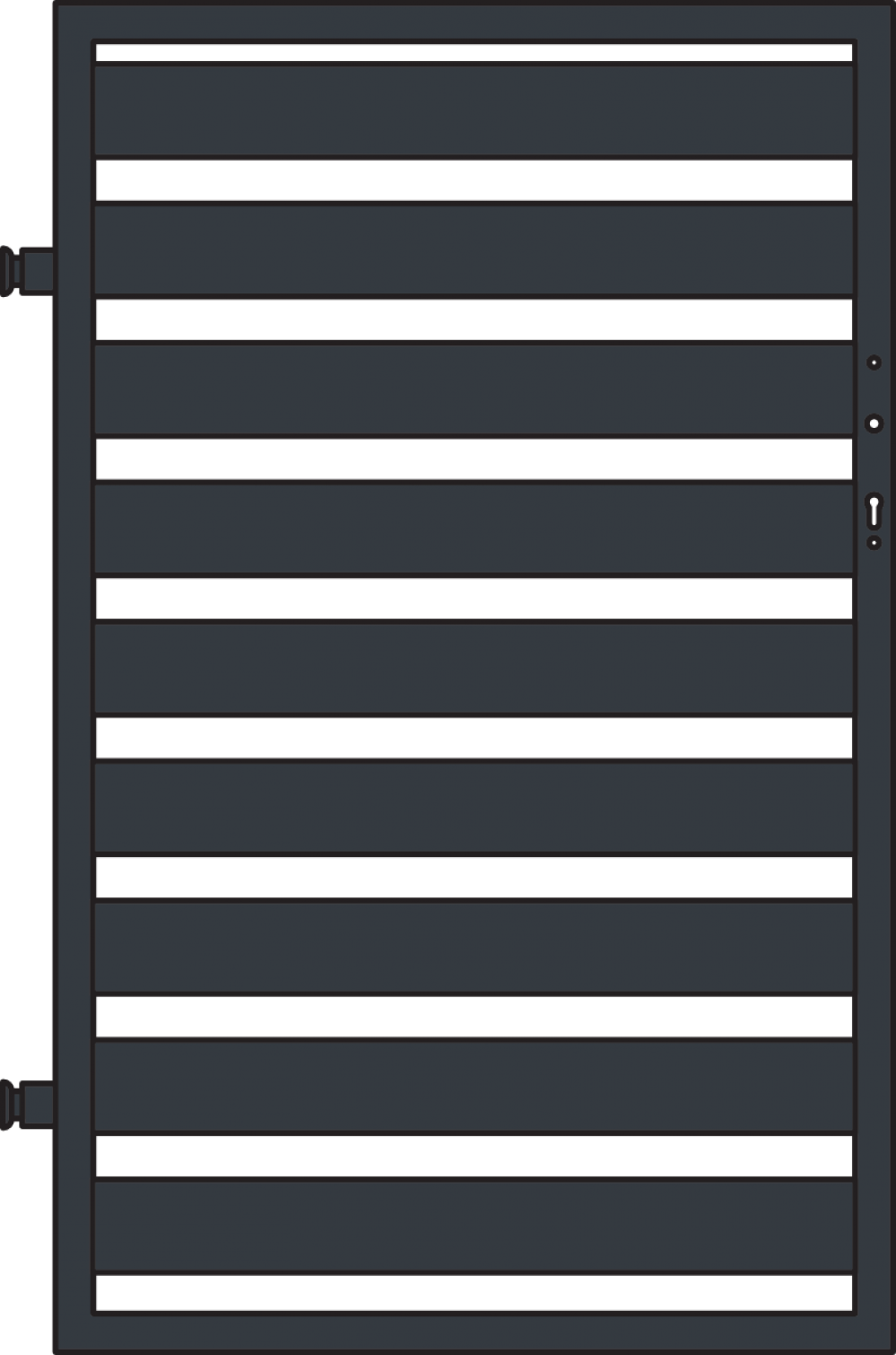

Furtka

Furtka

TREVISO to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). System TREVISO został opracowany w 2020 r. Wyrób jest poddany dwukrotnemu procesowi lakierowania. Lakierowanie podkładem cynkowym oraz malowany proszkowo na kolor RAL. Furtka składa się z 9 ułożonych pod kątem 10o na kształt żaluzji, oraz zagiętych na kształt ceownika sztachet, które stanowią wypełnienie furtki. Wykonane z blachy o grubości 1,25 mm sztachety spawane są do ramy furtki. Rama wykonana jest z czterech profili: trzech 40x40x1,5 mm oraz jednego 40x40x2 mm (profil zawiasu). Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze niespełna 18 kg. Cała furtka montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów.

Dane techniczne furtki TREVISO:

  • Wysokość furtki wynosi 1450 mm, natomiast szerokość 900 mm (wraz z zawiasami 938 mm);
  • Szerokość pojedynczej sztachety to 100 mm, natomiast odległość między sztachetami (9 szt. w skrzydle furtki) wynosi 48 mm;
  • Skrzydło furtki zawieszone jest na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania;
  • Furtka posiada zaślepki otworów technologicznych (odprowadzających wilgoć) Ø12;
  • Furtka w profilu zamka posiada otwory pod klamkę, wkładkę bębenkową oraz szyldy.

Ogrodzenie dostępne jest w wersji lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL wg katalogu JARMEX. System TREVISO znakomicie sprawdza się jako ogrodzenie posesji prywatnych.

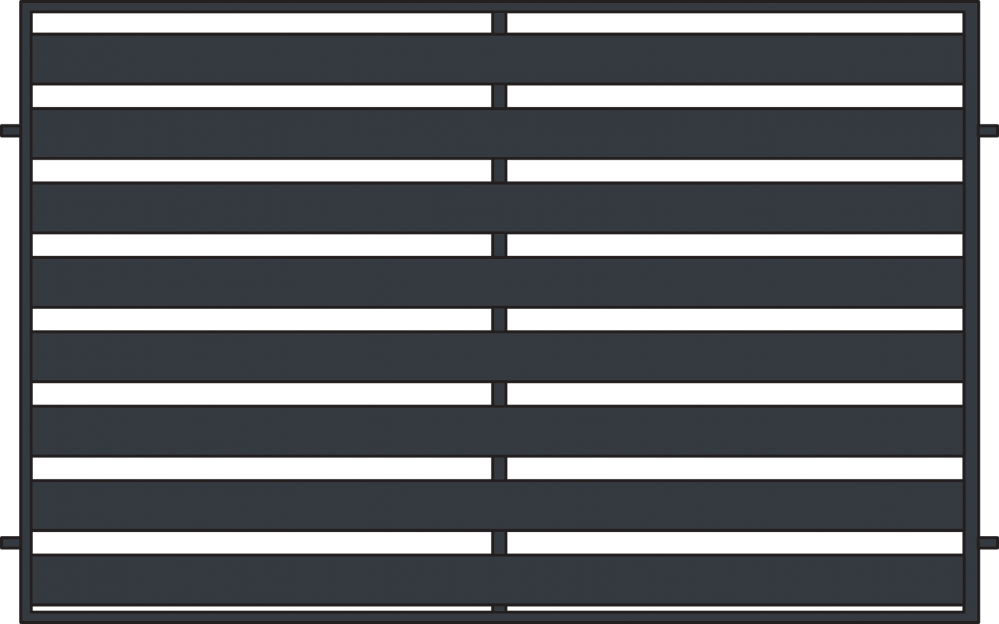

Przęsło

Przęsło

TREVISO to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). System TREVISO został opracowany w 2020 r. Wyrób jest poddany dwukrotnemu procesowi lakierowania. Lakierowanie podkładem cynkowym oraz malowany proszkowo na kolor RAL. Przęsło TREVISO składa się z 8 ułożonych pod kątem 10o na kształt żaluzji, oraz zagiętych na kształt ceownika sztachet, które wykonane są z blachy o grubości 1,25 mm. Sztachety oraz stanowiący wzmocnienie, pionowy profil 25x10x1,2 mm spawane są do ramy przęsła wykonanej z profili 40x20x1,5 mm. Takie rozwiązanie pozwala na uzyskanie sztywności i stabilności konstrukcji przy wadze zaledwie 24,3 kg. Cały zestaw montowany jest do słupów stalowych lub betonowych za pomocą dedykowanych uchwytów (uchwyt przęsła ozdobnego).

Dane techniczne przęsła TREVISO:

  • Szerokość przęsła wynosi 2000 mm, natomiast wysokość 1250 mm;
  • Odległość między sztachetami (8 szt. w jednym przęśle) wynosi 48 mm, natomiast szerokość pojedynczej sztachety to 100 mm;
  • Przęsło posiada zaślepki otworów technologicznych (odprowadzających wilgoć z wnętrza) Ø10.

Ogrodzenie dostępne jest w wersji lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL wg katalogu JARMEX. Przęsło TREVISO znakomicie sprawdza się jako ogrodzenie posesji prywatnych.

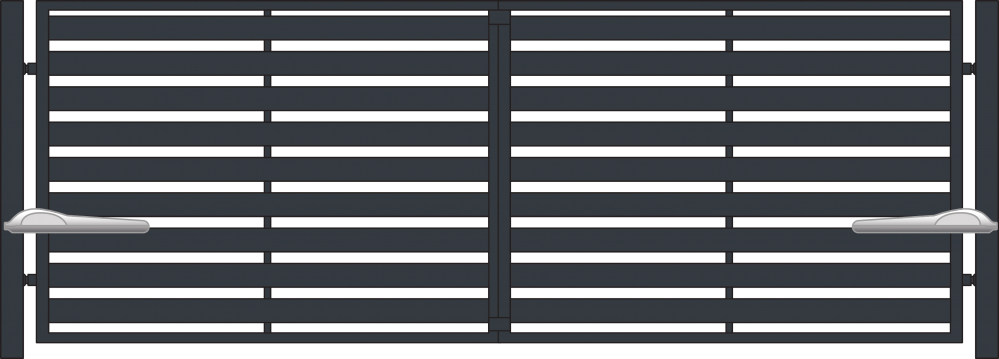

Brama dwuskrzydłowa

Brama dwuskrzydłowa

TREVISO to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). System TREVISO został opracowany w 2020 r. Wyrób jest poddany dwukrotnemu procesowi lakierowania. Lakierowanie podkładem cynkowym oraz malowany proszkowo na kolor RAL. W skład bramy dwuskrzydłowej wchodzą: skrzydło lewe, skrzydło prawe, zasuwa pozioma oraz rygiel dolny. Pojedyncze skrzydło bramy dwuskrzydłowej składa się z 9 ułożonych pod kątem 10o na kształt żaluzji, sztachet wykonanych z blachy o grubości 1,25 mm, które stanowią wypełnienie bramy. Tak przygotowane sztachety spawane są do ramy składającej się z profili 40x40x2 mm oraz wzmocnienia skrzydła wykonanego z pionowego profilu 25x10x1,2 mm. Ponadto w wersji automatycznej (lub pod automat) do skrzydła bramy przyspawany jest profil poziomy 40x40x2 mm (przeznaczony do montażu siłowników). Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze zestawu na poziomie 70 kg. Cała brama montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów. Istnieje możliwość automatyzacji bramy zawieszanej zarówno na słupach stalowych jak i betonowych.

Dane techniczne standardowej bramy dwuskrzydłowej TREVISO:

  • Wysokość bramy wynosi 1450 mm, szerokość jest równa 3972 mm (wraz z zawiasami);
  • Szerokość jednego skrzydła wynosi 1986 mm wraz z zawiasami;
  • Skrzydła bramy zawieszone są na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania.
  • Do prawego skrzydła bramy dospawany jest: opór bramy (płaskownik 80x60x3), a profil pionowy wyposażony jest w nitonakrętki do przykręcenia rygla;
  • Profil pionowy lewego skrzydła  bramy wyposażony jest w nitonakrętki do przykręcenia zasuwy poziomej oraz ucha pod kłódkę;
  • Brama dwuskrzydłowa posiada zaślepki otworów technologicznych Ø10 i Ø12;



Ogrodzenie dostępne jest w wersji lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL wg katalogu JARMEX. System TREVISO znakomicie sprawdza się jako ogrodzenie posesji prywatnych.

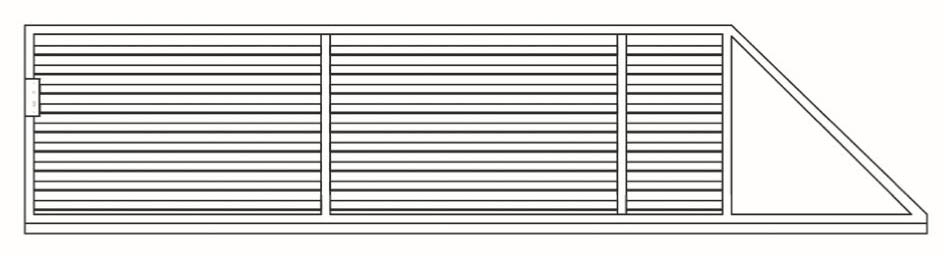

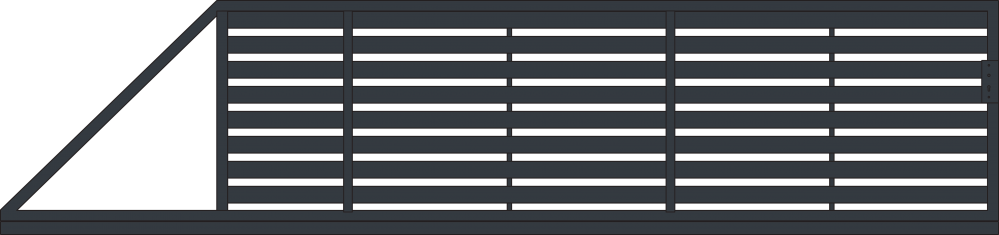

Brama samonośna

Brama samonośna

TREVISO to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). Elementy bramy samonośnej są poddawane dwóm procesom zabezpieczenia antykorozyjnego. Sztachety stanowiące wypełnienie bramy (przygotowane jako moduły wypełnienia ramy) są poddane procesom malowania proszkowego podkład cynkowy + RAL, natomiast rama bramy jest cynkowana ogniowo i malowana proszkowo na kolor RAL. Następnie półwyroby w procesie kompletacji łączone są za pomocą nitowania. Brama samonośna (przesuwna) składa się z 5 modułów wypełnienia (po 6 sztachet w każdym module). Sztachety wykonane są z blachy o grubości 1,25 mm, które zagięte są na kształt ceownika. W 12 sztachetach wycinane są ozdobne otwory (3 otwory w jednej sztachecie) w kształcie kwadratów o boku 70 mm. Do ramy przyspawane są profile pionowe 40x20x2 mm, stanowiące wzmocnienie bramy oraz umożliwiające montaż modułów wypełnienia. Ponadto do ramy przyspawana jest belka jezdna wykonana z ceownika bramowego o wymiarach 70x70x4 mm. Dzięki zastosowaniu profili ramy o grubości 2 mm uzyskano sztywność i stabilność konstrukcji. Skrzydło bramy montowane jest przy pomocy dedykowanych słupów (słup początkowy, końcowy oraz słup „A-owy”). Istnieje możliwość automatyzacji bramy poprzez dodanie napędu oraz listwy zębatej napędu.



Dane techniczne standardowej bramy samonośnej TREVISO:

  • Całkowita wysokość skrzydła bramy wynosi 1400 mm, szerokość jest równa 6000 mm, natomiast światło wjazdu wynosi 4000 mm;
  • Zestaw bramy samonośnej do przesuwu ręcznego zawiera zamek hakowy, wkładkę bębenkową oraz klamkę;
  • Słup początkowy i końcowy bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x80x2 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów (np. chwytak górny, koszyk najazdowy);
  • Słup „A-owy” bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x40x3 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów - rolki prowadzące (oraz napęd w przypadku bramy automatycznej);
  • Podstawa przyspawana wewnątrz słupa „A-owego” jest elementem mocującym napędu bramy (w przypadku bramy automatycznej);
  • Wysokości słupów wynoszą: 1500 mm- słup początkowy, 1500 mm- słup „A-owy”, 500 mm- końcowy;
  • Brama samonośna posiada zaślepki otworów technologicznych Ø20 oraz zaślepki profilu dolnego bramy 60x40;

Brama samonośna dostępna jest w wersji ocynkowanej ogniowo (rama bramy) wg normy EN-ISO 1461  i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL wg katalogu JARMEX. System TREVISO znakomicie sprawdza się jako ogrodzenie posesji prywatnych.
