System wygrodzeń przemysłowych i bezpieczeństwa

Podstawowe informacje Dane techniczne Materiały do pobrania

Produkujemy i dostarczamy wygrodzenia mające zastosowanie w zakładach przemysłowych do zabezpieczania stref stwarzających niebezpieczeństwo w pobliżu pracujących maszyn oraz linii produkcyjnych. Pozwalają one wykorzystać dostępną przestrzeń oraz zapewniają bezpieczny odstęp do miejsc obsługiwanych przez człowieka, przy zachowaniu maksymalnej widoczności wydzielonego obszaru. Dodatkowo mogą posłużyć do wygrodzenia powierzchni magazynowych, magazynów podręcznych, siatkowych ścianek działowych itp.

Zapewniamy maksymalną ochronę i trwałość produktu, z uwagi na zastosowanie wysokiej jakości materiałów do budowy naszych wygrodzeń.

Nasze produkty są zgodne z wymaganiami Unii Europejskiej i międzynarodowych dyrektyw (ISO).

Oferta opiera się na trzech systemach wygrodzeń: PPS, PPS-LIGHT, S-40

Panele bez ramy
PPS PPS-LIGHT S-40
Grubość drutu Fi 5mm, Grubość drutu Fi 4mm, Grubość drutu Fi 4mm,
wielkość oczek 50x200mm wielkość oczek 50x200mm wielkość oczek 40x40mm
Wielkość oczek liczona w osiach drutu Wielkość oczek liczona w osiach drutu Wielkość oczek liczona w osiach drutu
Wymiar: H-2010, L-2500 Wymiar: H-2010, L-2500 Wymiar: H-2000, L-2000
Ilość przegięć wzmacniających: 4 Ilość przegięć wzmacniających: 4 Ilość przegięć wzmacniających: 4
Panele mają zastosowanie w odległości bezpieczeństwa 200mm od maszyny zgodnie z normą PN-EN ISO 13857.


Panele ogrodzeniowe zabezpieczone są powłoką ocynku ogniowego (wersja ocynkowana) wg normy EN-ISO 1461 DIN 50976 tZnO lub powłoką ocynku i lakierowane proszkowo (wersja malowana) wg normy EN-ISO 12944-5.
Malowane proszkowo w kolorach RAL:

kolor podstawowy: ■ RAL 7016 mat

możliwość użycia kolorów: ■ RAL 7016, ■ RAL 9005,■ RAL 9005 mat, ■ RAL 6005 oraz za dopłatą inne kolory.

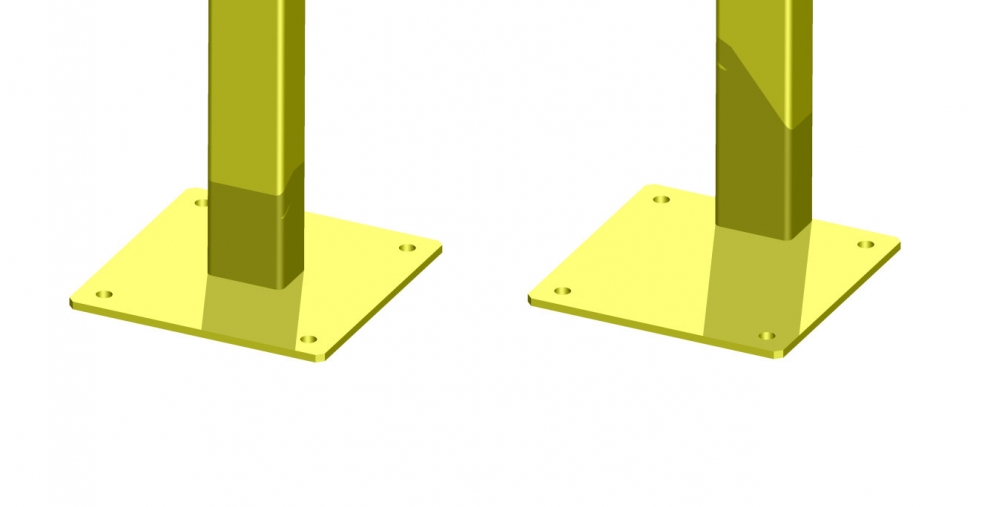

Słupki – końcowe, narożne oraz pośrednie z zaślepką

Słupki – końcowe, narożne oraz pośrednie z zaślepką

Słupki wykonane są z profilu 60x40 grubości ścianki 2mm, do którego przyspawana jest podstawa 200x200 grubości 6mm, co czyni je bardzo wytrzymałymi i stabilnymi. W podstawie nawiercone są otwory Fi 12mm, które pozwalają na szybki montaż do posadzki stosując kotwy montażowe. Wysokość słupka to 2100mm.

Podstawy spawane do słupków są symetrycznie na środku, tworząc słupek pośredni i narożny, oraz asymetrycznie (na krawędzi podstawy) tworząc słupek końcowy.

Słupki są malowane na kolor RAL 1021 (żółty) lub RAL 3020 (czerwony) w celu odpowiedniego oznakowania strefy niebezpiecznej. Istnieje możliwość malowania w kolorach:
■ RAL 7016 mat ■ RAL 7016, ■ RAL 9005,■ RAL 9005 mat, ■ RAL 6005 oraz za dopłatą inne kolory.

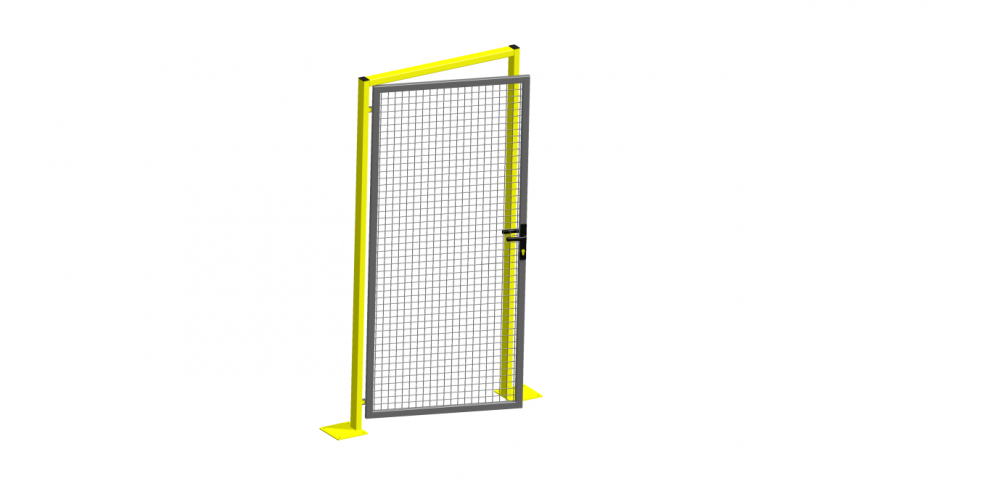

Furtka jednoskrzydłowa – kierunek otwierania uniwersalny

Furtka jednoskrzydłowa – kierunek otwierania uniwersalny

Rama furtki wykonana z profilu 40x40x1,5mm. Wypełnienie z siatki zgrzewanej Fi 4mm o oczkach 50x50mm (zastosowanie przy wygrodzeniach z paneli PPS i PPS-LIGHT), oraz 40x40mm (zastosowanie przy wygrodzeniu z panelu S-40).

Wymiary: H-2000, L-900mm
Słupki oraz poprzeczka są malowane na kolor RAL 1021 (żółty) lub RAL 3020 (czerwony) w celu odpowiedniego oznakowania strefy niebezpiecznej.
Skrzydło furki malowane na kolor podstawowy: ■ RAL 7016 mat

Istnieje możliwość malowania w kolorach:
■ RAL 7016 mat ■ RAL 7016, ■ RAL 9005,■ RAL 9005 mat, ■ RAL 6005 oraz za dopłatą inne kolory.

Furtka kompletna zawierająca:

  • Skrzydło furtki
  • Słupki końcowe 60x40x2 (asymetrycznie dospawana podstawa) x 2szt
  • Poprzeczka pozioma 60x40x2 tworząca ościeżnicę
  • Zawiasy M12 x 2 szt
  • Szyld klamka/klamka
  • Zamek furtki
  • Wkładka z 3 kluczami
  • Uniwersalna kaseta zamka

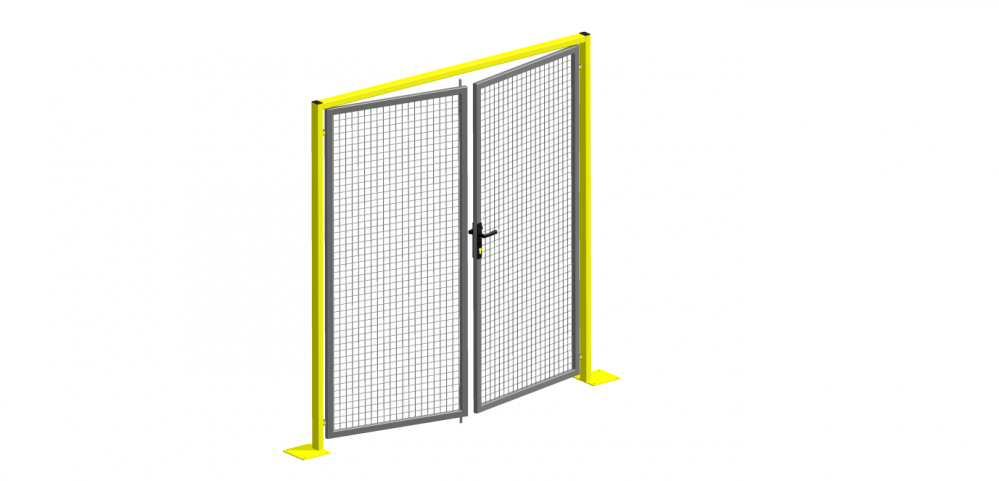

Furtka dwuskrzydłowa

Furtka dwuskrzydłowa

Ramy furtki wykonane z profilu 40x40x1,5mm. Wypełnienie z siatki zgrzewanej Fi 4mm o oczkach 50x50mm (zastosowanie przy wygrodzeniach z paneli PPS i PPS-LIGHT), oraz 40x40mm (zastosowanie przy wygrodzeniu z panelu S-40).

Wymiary: H-2000, L-1800mm
Słupki oraz poprzeczka są malowane na kolor RAL 1021 (żółty) lub RAL 3020 (czerwony) w celu odpowiedniego oznakowania strefy niebezpiecznej.
Skrzydło furki malowane na kolor podstawowy: ■ RAL 7016 mat

I stnieje możliwość malowania w kolorach:
■ RAL 7016 mat ■ RAL 7016, ■ RAL 9005,■ RAL 9005 mat, ■ RAL 6005 oraz za dopłatą inne kolory.

Furtka kompletna zawierająca:

  • Skrzydło furtki x 2 szt.
  • Słupki końcowe 60x40x2 (asymetrycznie dospawana podstawa) x 2szt
  • Poprzeczka pozioma 60x40x2 tworząca ościeżnicę
  • Zawiasy M12 x 4 szt
  • Szyld klamka/klamka
  • Zamek furtki
  • Wkładka z 3 kluczami
  • Uniwersalna kaseta zamka
  • Rygiel górny i dolny

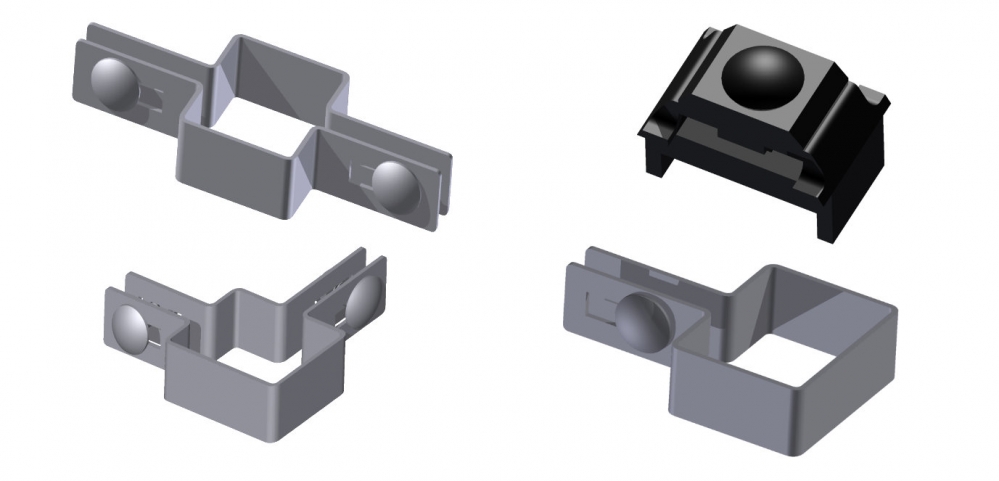

Obejmy

Obejmy

Przy panelach PPS i PPS-LIGHT proponujemy użycie obejm montażowych pośrednich, początkowych oraz narożnych. W skład zestawu obejmy wykonanej z blachy o grubości 1,8mm i szerokości 25mm wchodzą dodatkowo: dystans montażowy, śruby, nakrętki z zaślepkami lub nakrętki zrywalne zabezpieczające panele przed ewentualnym odkręceniem.

Możemy również zaproponować Doczołowy Uchwyt Montażowy (zalecany przy panelach S-40), który charakteryzuje się brakiem odstępów między panelem i słupkiem co ma szczególne znaczenie przy zastosowaniu wygrodzenia zabezpieczającego strefę niebezpieczną w pobliżu pracujących maszyn oraz linii produkcyjnych. Dodatkowym atutem tego uchwytu jest szybkość montażu dzięki zastosowaniu jednego wkrętu samowiercącego do przytwierdzenia uchwytu oraz dwóch paneli do słupka.

Przy wysokości wygrodzenia 2000mm zalecamy zastosowanie minimum 4 szt. obejm lub uchwytów na słupek.
