System PARMA - odrodzenie trwałego i bezpiecznego stylu wzornictwa. Renesans niezawodnych i wytrzymałych produktów dających satysfakcję w połączeniu z estetyką.

PARMA to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). System PARMA sprzedawany jest w wersji ocynkowanej ogniowo lub cynkowanej i malowanej proszkowo.



 Ogrodzenie dostępne jest w wersji ocynkowanej ogniowo wg normy: EN - ISO 1461  i lakierowanej proszkowo wg normy EN - ISO 12944 - 5  w kolorach z palety RAL wg katalogu JARMEX. System PARMA znakomicie sprawd za się jako ogrodzenie posesji prywatnych oraz obiektów użyteczności publicznej .

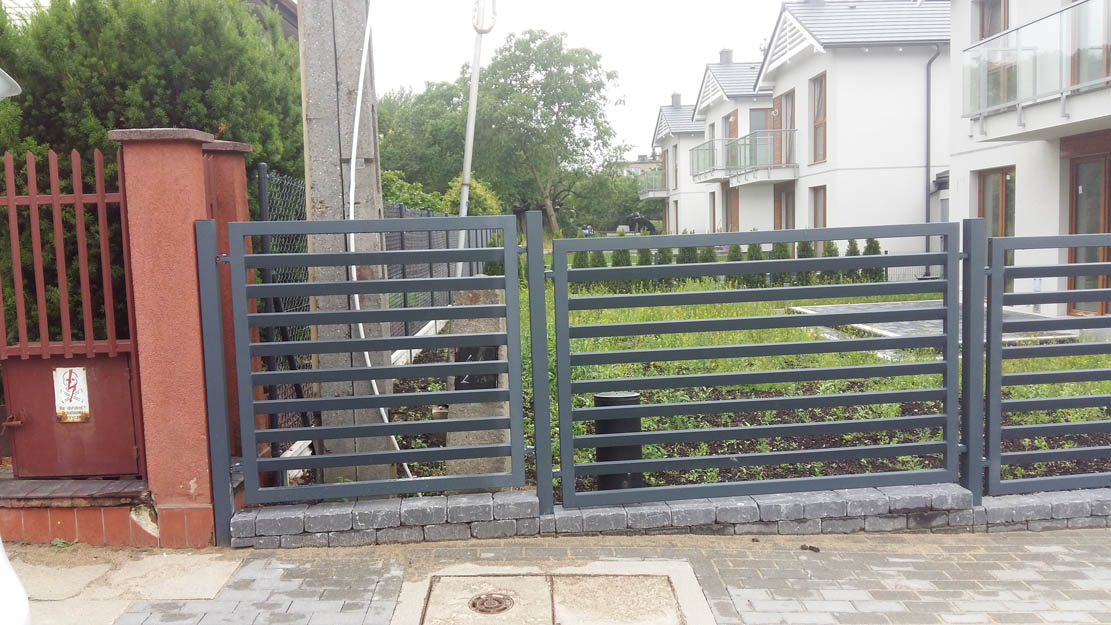

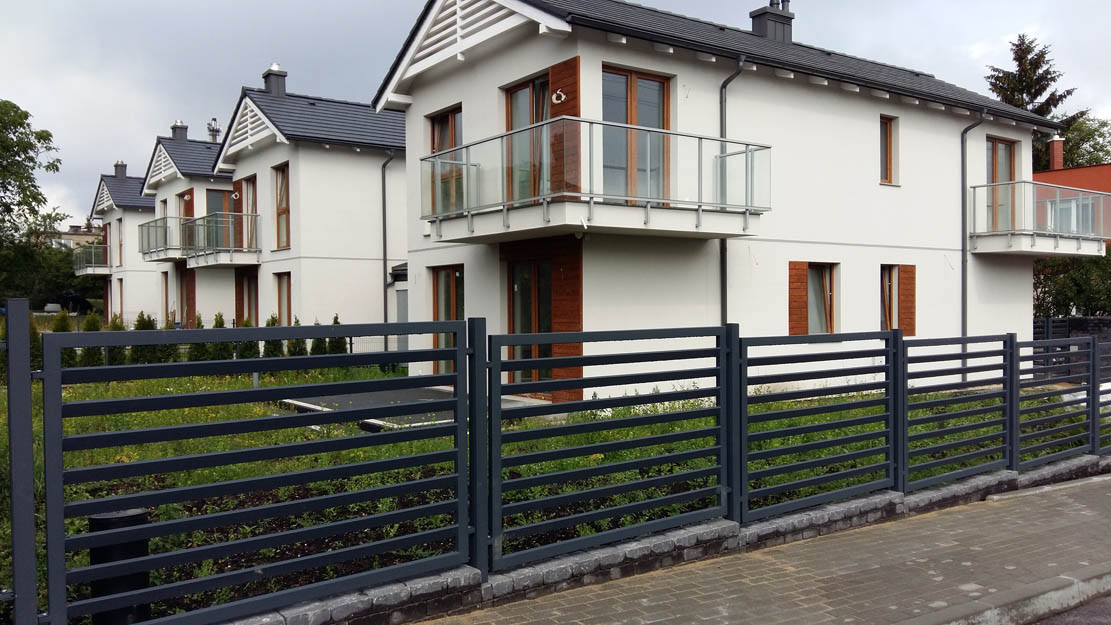

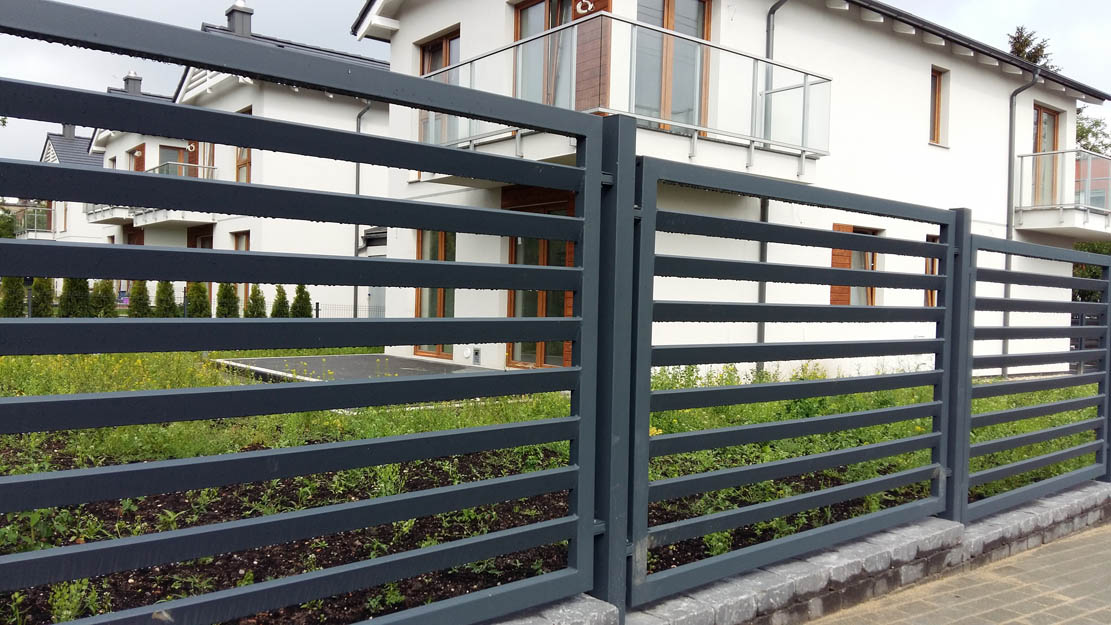

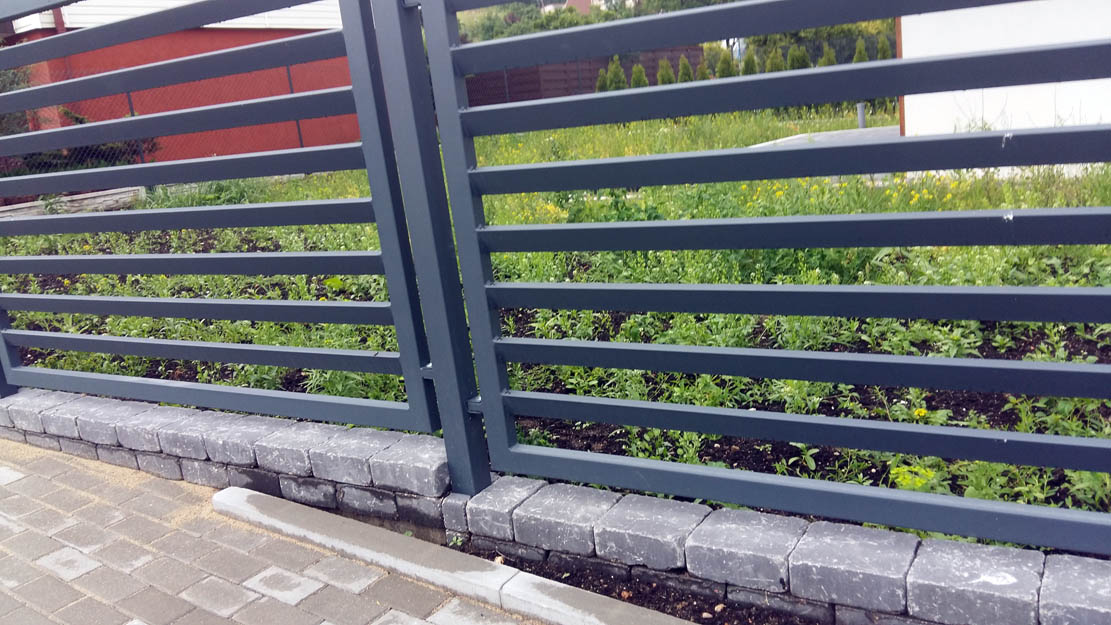

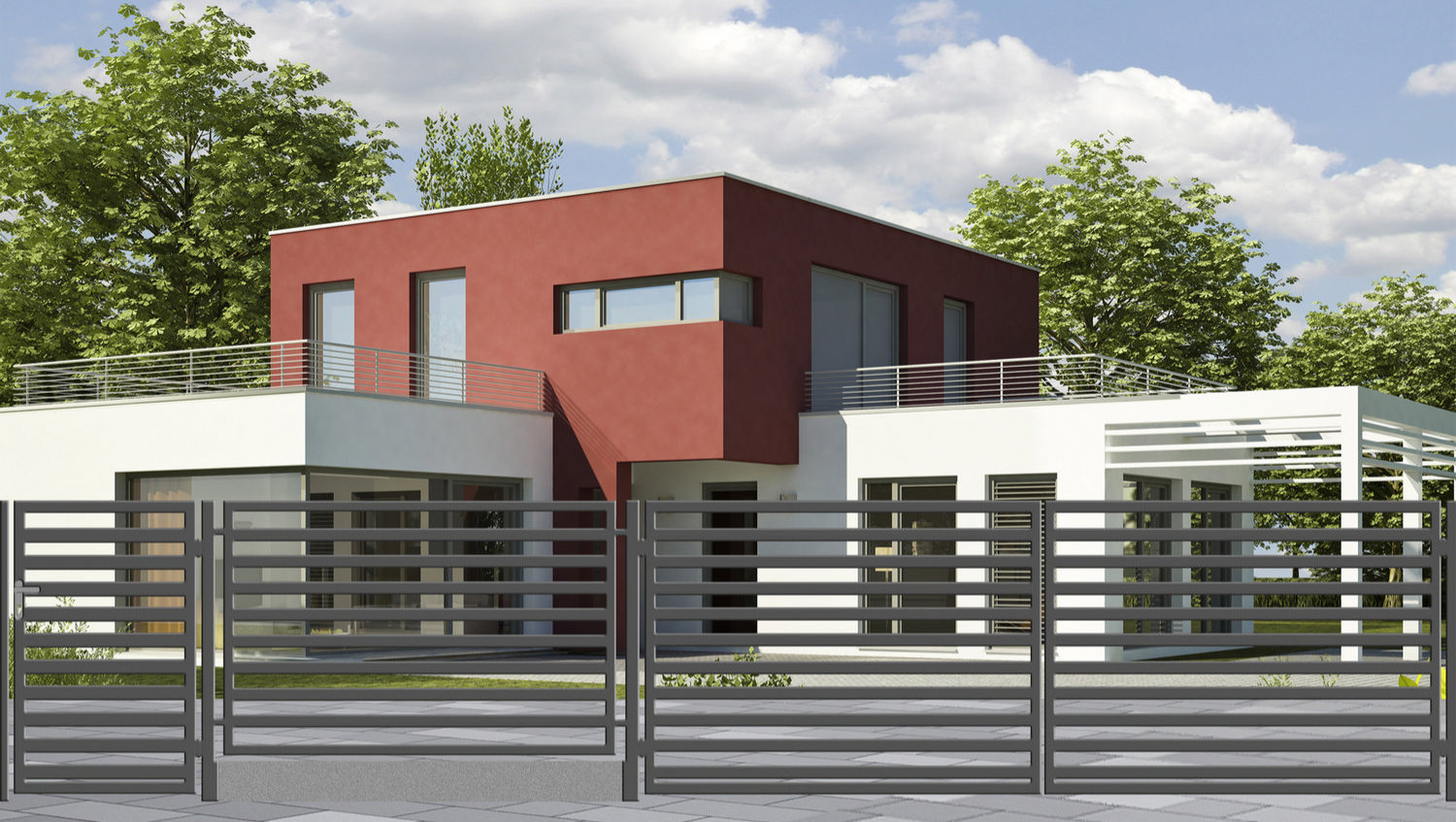

Galeria
Rysunek
Zalety

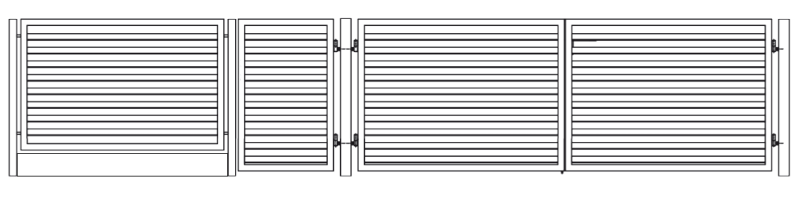

Wymiary bramy dwuskrzydłowej
światło wjazdu: 3972mm
wysokość: 1450mm
Wymiary przęsła
szerokość: 2000mm
wysokość: 1250mm
Wymiary furtki
szerokość: 938mm
wysokość: 1450mm

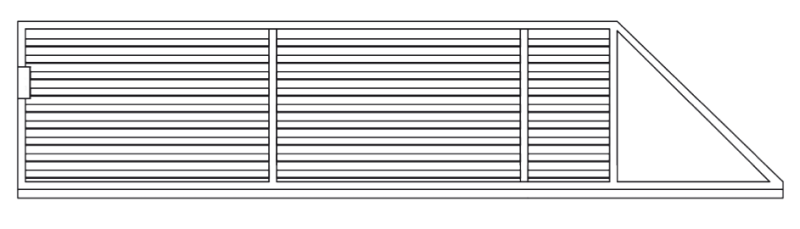

Wymiary bramy samonośnej
światło wjazdu: 4000mm
wysokość: 1400mm
całkowita długość skrzydła: 6000mm
Minimalny odstęp między słupkami
szerokość: 2020mm
Brama dwuskrzydłowaBrama samonośnaPrzęsłoFurtkaInstrukcja montażu sytemów: ANCONA, MILANO, PARMA, GENUAInstrukcja montażu bramy samonośnej

Furtka

Furtka

Furtka wykonana jest ze stalowych, ułożonych poziomo, profili 60x20x1,2 mm (10 szt.) będących wypełnieniem furtki. Wychylone pod kątem na kształt żaluzji profile wypełnienia spawane są do ramy składającej się z profili 60x40x1,5 mm. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze 22 kg. Cała furtka montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów.



Dane techniczne furtki PARMA:

  • Wysokość furtki wynosi 1450 mm, natomiast szerokość 900 mm (wraz z zawiasami 938 mm);

  • Odległość między sztachetami wynosi 67 mm;

  • Skrzydło furtki zawieszone jest na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania;

  • Furtka posiada zaślepki otworów technologicznych Ø10 i Ø12;

  • Furtka w profilu zamka posiada otwory pod klamkę, wkładkę bębenkową oraz szyldy.



Ogrodzenie dostępne jest w wersji ocynkowanej ogniowo wg normy: EN-ISO1461 i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL wg katalogu JARMEX.

Przęsło

Przęsło

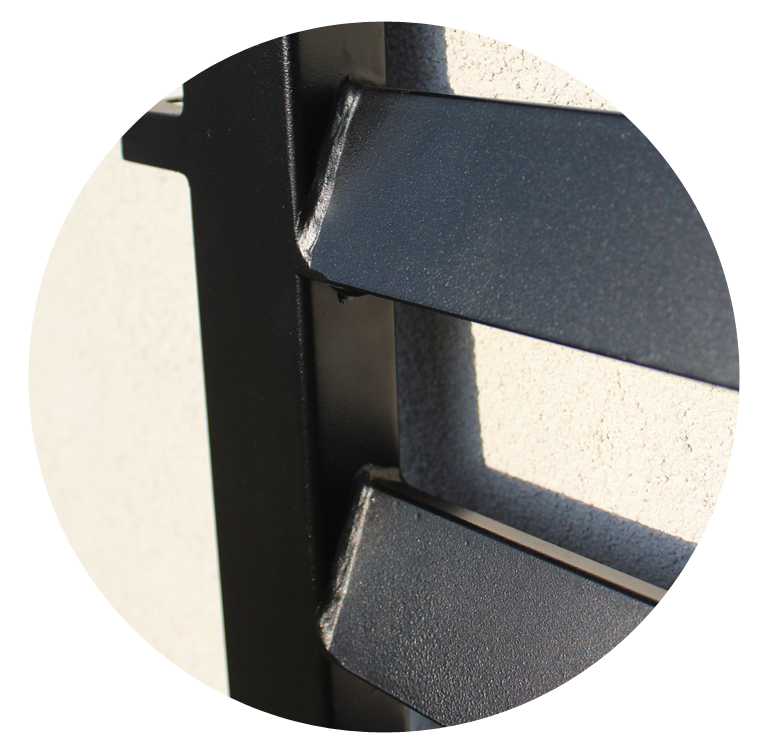

Przęsło PARMA wykonane jest z 8 stalowych, ułożonych poziomo profili wypełnienia 60x20x1,2 mm, które są wychylone pod kątem na kształt żaluzji. Profile wypełnienia spawane są do ramy złożonej z profili 60x40x1,5 mm. Takie rozwiązanie pozwala na uzyskanie sztywności i stabilności konstrukcji przy wadze 35 kg. Cały zestaw montowany jest do słupów stalowych lub betonowych za pomocą dedykowanych uchwytów (uchwyt przęsła ozdobnego).



Dane techniczne przęsła PARMA:

  • Szerokość przęsła wynosi 2000 mm, natomiast wysokość 1250 mm;

  • Odległość między profilami wypełnienia (8 szt. w jednym przęśle) wynosi 67 mm;

  • Przęsło posiada zaślepki otworów technologicznych Ø10 i Ø12.

Brama dwuskrzydłowa

Brama dwuskrzydłowa

W skład bramy dwuskrzydłowej wchodzą: skrzydło lewe, skrzydło prawe, zasuwa pozioma oraz rygiel dolny. Pojedyncze skrzydło bramy dwuskrzydłowej składa się z 9 poziomych profili wypełnienia 60x20x1,2 mm, ustawionych pod kątem na kształt żaluzji. Spawane są one do ramy składającej się z profili 60x40x1,5 mm. Ponadto do ramy spawany jest poziomy profil 60x40x1,5 mm. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze zestawu na poziomie 88 kg. Cała brama montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów. Istnieje możliwość automatyzacji bramy zawieszanej zarówno na słupach stalowych jak i betonowych.



Dane techniczne standardowej bramy dwuskrzydłowej PARMA:

  • Wysokość bramy wynosi 1450 mm, szerokość jest równa 3972 mm (wraz z zawiasami);

  • Szerokość jednego skrzydła wynosi 1986 mm wraz z zawiasami;

  • Skrzydła bramy zawieszone są na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania.

  • Do prawego skrzydła bramy dospawany jest: opór bramy (płaskownik 80x60x3), a profil pionowy wyposażony jest w nitonakrętki do przykręcenia rygla;
  • Profil pionowy lewego skrzydła  bramy wyposażony jest w nitonakrętki do przykręcenia zasuwy poziomej oraz ucha pod kłódkę;

  • Brama dwuskrzydłowa posiada zaślepki otworów technologicznych Ø10 i Ø12;

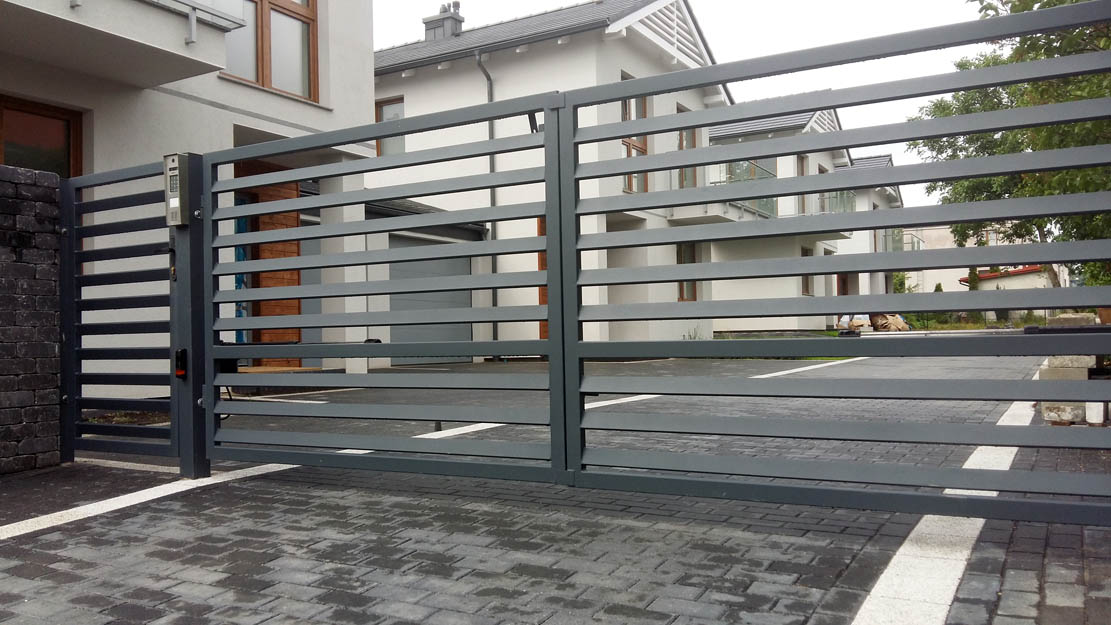

Brama samonośna

Brama samonośna

Brama samonośna (przesuwna) składa się z 27 poziomo ustawionych profili wypełnienia 60x20x1,2 mm, które wychylone są pod kątem na kształt żaluzji. Profile wypełnienia występują w różnych długościach: 1910 mm (16 szt.), 1870 mm (2 szt.) oraz 640 mm (9 szt.) i spawane są do ramy zbudowanej z profili 60x40x2 mm. Do ramy przyspawana jest belka jezdna wykonana z ceownika bramowego o wymiarach 70x70x4 mm. Dzięki zastosowaniu profili ramy o grubości 2 mm uzyskano sztywność i stabilność konstrukcji. Skrzydło bramy montowane jest przy pomocy dedykowanych słupów (słup początkowy, końcowy oraz słup „A-owy”). Istnieje możliwość automatyzacji bramy poprzez dodanie napędu oraz listwy zębatej napędu.



Dane techniczne standardowej bramy samonośnej PARMA:

  • Całkowita wysokość skrzydła bramy wynosi 1400 mm, szerokość jest równa 6000 mm, natomiast światło wjazdu wynosi 4000 mm;

  • Zestaw bramy samonośnej do przesuwu ręcznego zawiera zamek hakowy, wkładkę bębenkową oraz klamkę;

  • Słup początkowy i końcowy bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x80x2 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów (np. chwytak górny, koszyk najazdowy);

  • Słup „A-owy” bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x40x3 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów - rolki prowadzące (oraz napęd w przypadku bramy automatycznej);

  • Podstawa przyspawana wewnątrz słupa „A-owego” jest elementem mocującym napędu bramy (w przypadku bramy automatycznej);

  • Wysokości słupów wynoszą: 1500 mm- słup początkowy, 1500 mm- słup „A-owy”, 500 mm- końcowy;

  • Brama samonośna posiada zaślepki otworów technologicznych Ø10, Ø20 oraz zaślepki profilu dolnego bramy 60x40;
