Rimini

Podstawowe informacje Dane techniczne Materiały do pobrania

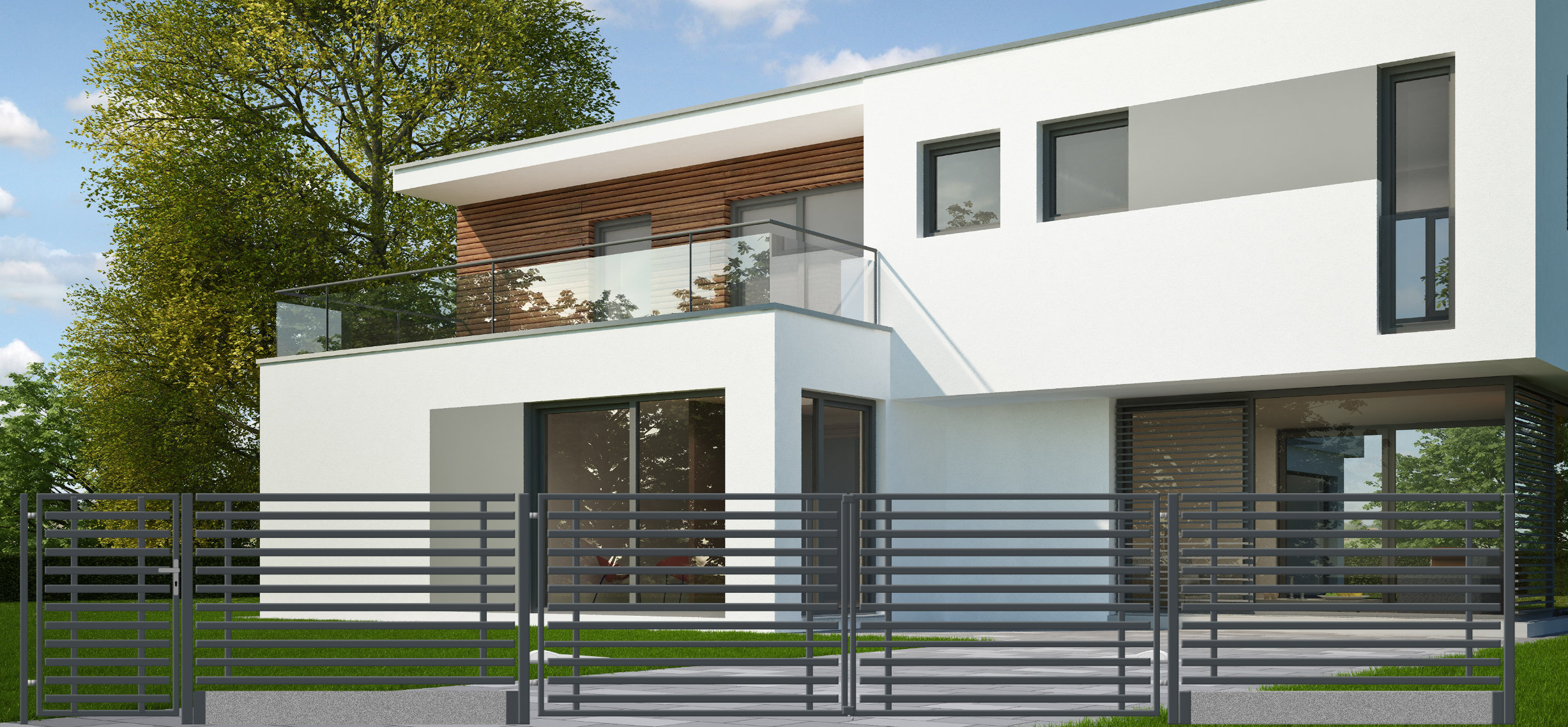

System RIMINI – jest to system ogrodzeniowy wykonany z profili zamknietych, Wzór, który idealnie wkomponuje sie w kazda architekture. Komplet ogrodzeniowy składa sie z przesła, furtki, bramy, słupków 70 x 70x 2 do przeseł i 100 x 100 x 2 do bram i furtek oraz osprzetu montazowego. Elementy ocynkowane i malowane proszkowo.

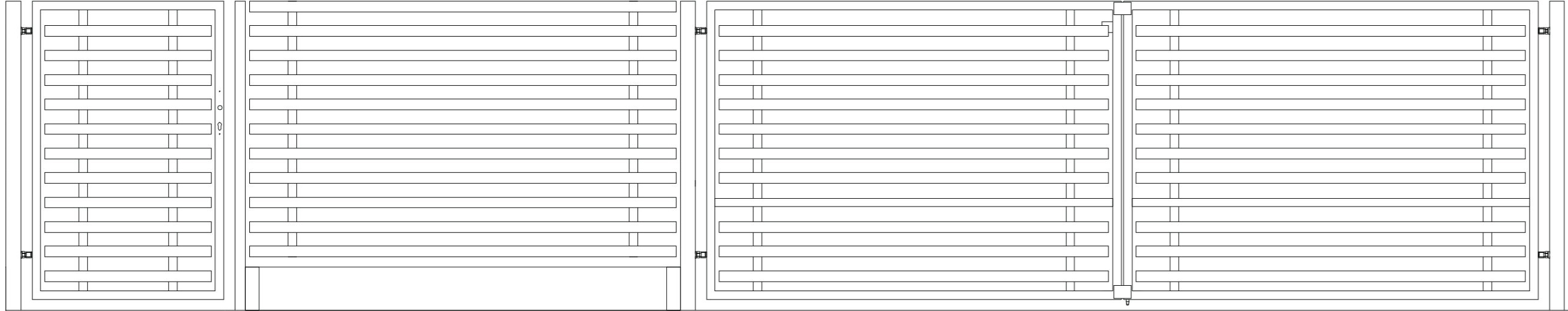

Rysunek

System Rimini

Brama samonośna

Zalety

Produkt polski

Możliwość malowania na kolory RAL

Powłoka antykorozyjna

Gruby przekrój profilu

Łatwy montaż

Możliwość automatyzacji

Certyfikat spełnienia Norm Unii Europejskiej

Wymiary bramy dwuskrzydłowej
światło wjazdu:	3970mm
wysokość:	1400mm

Wymiary przęsła
szerokość:	2000mm
wysokość:	1200mm

Wymiary furtki
szerokość:	938mm
wysokość:	1400mm

Wymiary bramy samonośnej
światło wjazdu:	4000mm
wysokość:	1350mm
całkowita długość skrzydła:	6000mm

Karta RIMINI - furtka

Karta RIMINI - przęsło

Karta RIMINI - brama dwuskrzydłowa

Karta RIMINI - brama samonośna

Instrukcja montażu sytemów: ROMA, RIMINI, BERGAMO II

Instrukcja montażu bramy samonośnej

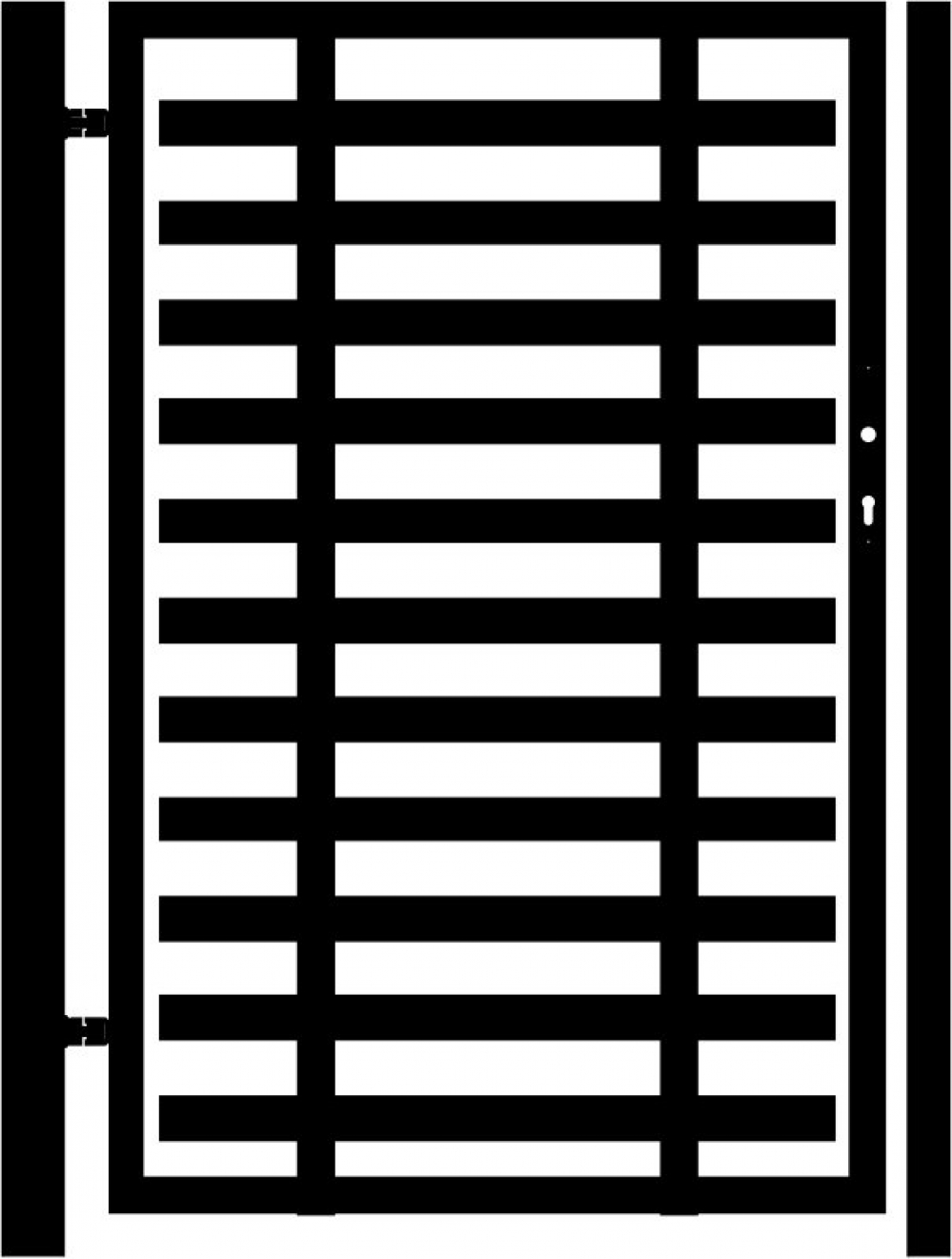

Furtka

RIMINI to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). Furtka RIMINI jest cynkowana ogniowo oraz malowana proszkowo.
Furtka składa się ze spawanej ramy wykonanej z profili 40x40 (o grubości 1,5 mm i 2 mm), poziomych profili pionowych 40x20x1,5 mm oraz wypełniania w postaci profili poprzecznych 50x10x1mm. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze 20 kg. Cała furtka montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów.
Dane techniczne furtki RIMINI:

Wysokość furtki wynosi 1400 mm, natomiast szerokość 900 mm (wraz z zawiasami 938 mm);
Odległość między sztachetami wynosi 65 mm.
Skrzydło furtki zawieszone jest na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania;
Furtka posiada zaślepki otworów technologicznych Ø10 i Ø12 oraz zaślepki profili wypełnienia 50x10 mm;
Furtka w profilu zamka posiada otwory pod zamek, wkładkę bębenkową oraz szyldy.

Ogrodzenie dostępne jest w wersji ocynkowanej ogniowo wg normy: EN-ISO 1461 i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorze z palety RAL: 7016 MAT.
System RIMINI znakomicie sprawdza się jako ogrodzenie posesji prywatnych.

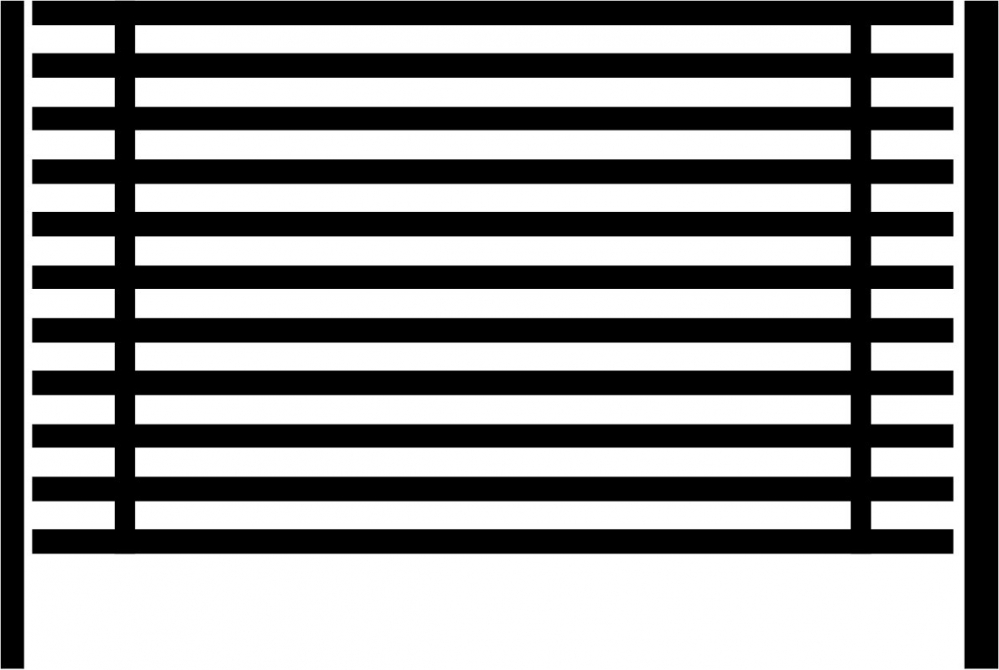

Przęsło

RIMINI to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). Przęsło RIMINI jest cynkowane ogniowo (rama przęsła) oraz malowane proszkowo.
Przęsło RIMINI składa się ze stalowych profili 40x20x1,5 mm, poziomych profili 30x15x1,5 mm stanowiących punkty montażowe przęsła oraz profili poprzecznych 50x10x1 mm. Takie rozwiązanie pozwala na uzyskanie sztywności i stabilności konstrukcji przy wadze 24 kg. Cały zestaw montowany jest do słupów stalowych lub betonowych za pomocą dedykowanych uchwytów.
Dane techniczne przęsła RIMINI:

Szerokość przęsła wynosi 2000 mm, natomiast wysokość 1200 mm;
Odległość między profilami poziomymi (50x10x1 mm) wynosi 65 mm;
Przęsło posiada zaślepki 50x10 mm oraz 40x20 mm.

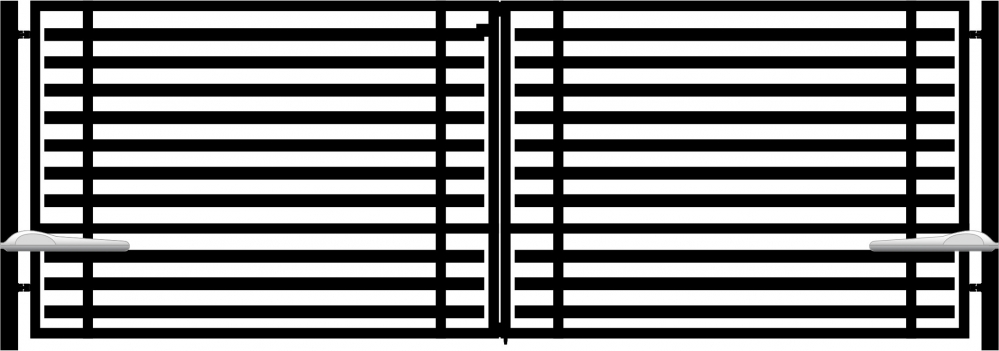

Brama dwuskrzydłowa

RIMINI to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). Brama dwuskrzydłowa RIMINI jest cynkowana ogniowo oraz malowana proszkowo.
W skład bramy dwuskrzydłowej wchodzą: skrzydło lewe, skrzydło prawe, słupy, uchwyty siłownika.
Pojedyncze skrzydło bramy dwuskrzydłowej składa się ze spawanej ramy wykonanej z profili 40x30x1,5 mm, profili pionowych 40x20x1,5 mm oraz poprzecznych profili wypełniania 50x10x1 mm. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze zestawu na poziomie 71 kg. Cała brama montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów. Istnieje możliwość automatyzacji bramy zawieszanej zarówno na słupach stalowych jak i betonowych.
Dane techniczne standardowej bramy dwuskrzydłowej RIMINI:

Wysokość bramy wynosi 1400 mm, szerokość jest równa 3970 mm (wraz z zawiasami);
Szerokość jednego skrzydła wynosi 1988 mm wraz z zawiasami;
Skrzydła bramy zawieszone są na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania.
Do prawego skrzydła bramy dospawany jest: opór bramy (płaskownik 80x60x3), a profil pionowy wyposażony jest w nitonakrętki do przykręcenia rygla;
Profil pionowy lewego skrzydła bramy wyposażony jest w nitonakrętki do przykręcenia zasuwy poziomej oraz ucha pod kłódkę;
Brama dwuskrzydłowa posiada zaślepki otworów technologicznych Ø10 i Ø12 oraz zaślepki profili wypełnienia 50x10 mm.

Ogrodzenie dostępne jest w wersji ocynkowanej ogniowo wg normy: EN-ISO 1461 i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorze z palety RAL: 7016 MAT.

System RIMINI znakomicie sprawdza się jako ogrodzenie posesji prywatnych.

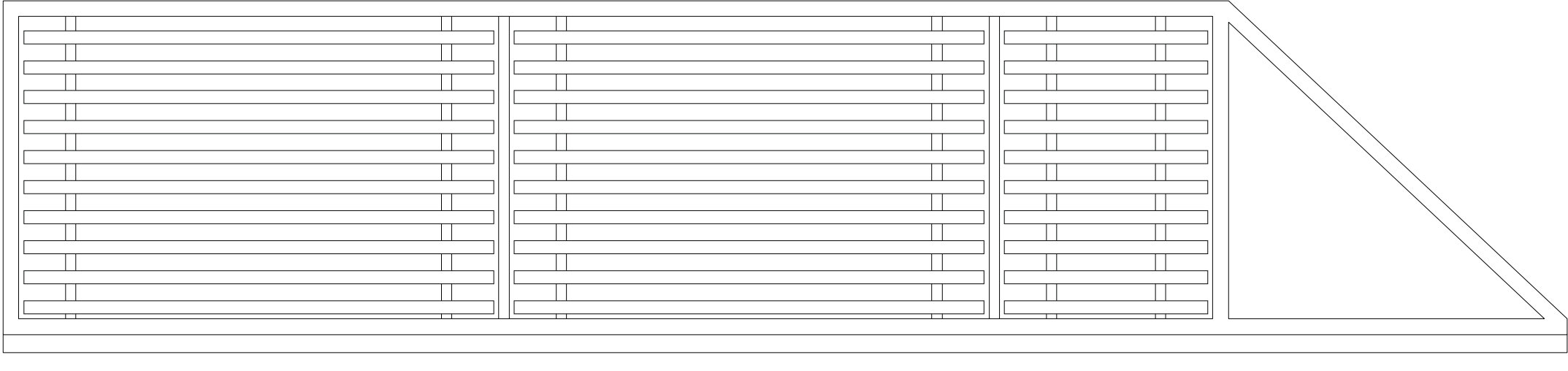

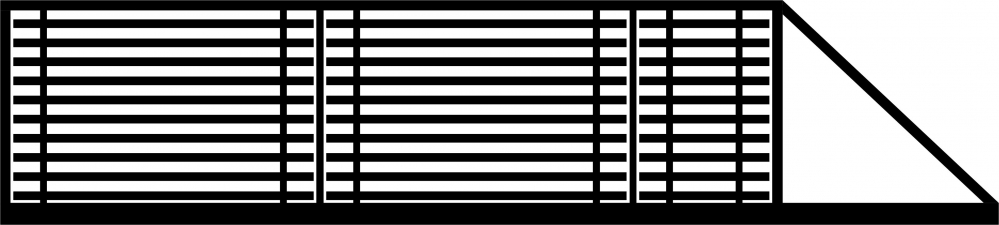

Brama samonośna

Brama samonośna (przesuwna) składa się z 30 poziomo ułożonych profili 50x10x1 mm oraz spawanych do ramy profili pionowych 40x20x1,5 mm. Rama zbudowana jest z profili 60x40x2 mm oraz belki jezdnej wykonanej z ceownika bramowego o wymiarach 70x70x4 mm. Dzięki zastosowaniu profili ramy o grubości 2 mm uzyskano sztywność i stabilność konstrukcji. Skrzydło bramy montowane jest przy pomocy dedykowanych słupów (słup początkowy, końcowy oraz słup „A-owy”). Istnieje możliwość automatyzacji bramy poprzez dodanie napędu oraz nylonowej listwy zębatej.

Dane techniczne standardowej bramy samonośnej RIMINI:

Całkowita wysokość skrzydła bramy wynosi 1350 mm, szerokość jest równa 6000 mm, natomiast światło wjazdu wynosi 4000 mm;
Zestaw bramy samonośnej do przesuwu ręcznego zawiera zamek hakowy, wkładkę bębenkową oraz klamkę;
Słup początkowy i końcowy bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x80x2 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów (np. chwytak górny, koszyk najazdowy);
Słup „A-owy” bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x40x3 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów - rolki prowadzące (oraz napęd w przypadku bramy automatycznej);
Podstawa przyspawana wewnątrz słupa „A-owego” jest elementem mocującym napędu bramy (w przypadku bramy automatycznej);
Wysokości słupów wynoszą: 1450 mm- słup początkowy, 1450 mm- słup „A-owy”, 500 mm- końcowy;
Brama samonośna posiada zaślepki otworów technologicznych Ø10, Ø20, zaślepki profili wypełnienia 50x10 mm oraz zaślepki profilu dolnego bramy 60x40 mm;
