Ogrodzenia stalowe ozdobne trento

Podstawowe informacje Dane techniczne Materiały do pobrania

System TRENTO - to innowacja wśród systemów ogrodzeniowych, polegająca na unikalnym systemie mocowania. Surowe, trwałe i piękne. Prostota, a zarazem estetyka i trwałość konstrukcji pozwalają na luksusowe wygrodzenie Twojej posesji.

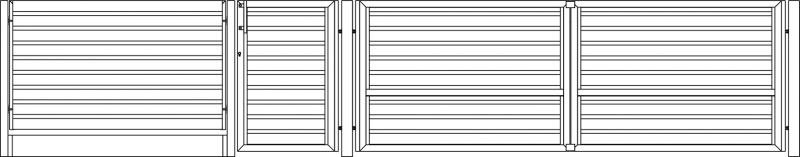

 TRENTO to system ogrodzeniowy, w którego skład wchodzą: słupki, przęsło, furtka, brama dwuskrzydłowa (wraz z akcesoriami montażowymi) oraz brama samonośna (wraz ze słupami montażowymi). Furtka TRENTO jest cynkowana oraz malowana proszkowo.



Ogrodzenie dostępne jest w wersji ocynkowanej galwanicznie (płaskowniki i ceowniki) wg normy: PN-EN-ISO 2081:2011 oraz ocynkowanej ogniowo (rama i profile wypełnienia) wg normy: EN-ISO 1461  i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL: 7021 oraz 9005.

Galeria
Rysunek
Zalety
Wymiary bramy dwuskrzydłowej
światło wjazdu: 3972mm
wysokość: 1400mm
Wymiary przęsła
szerokość: 2000mm
wysokość: 1200mm
Wymiary furtki
szerokość: 938mm
wysokość: 1400mm
Wymiary bramy samonośnej
światło wjazdu: 4000mm
wysokość: 1350mm
całkowita długość skrzydła: 6000mm
Brama dwuskrzydłowaBrama samonośnaPrzęsłoFurtkaInstrukcja montażu bramy samonośnejInstrukcja montażu sytemu TRENTO

Furtka

Furtka

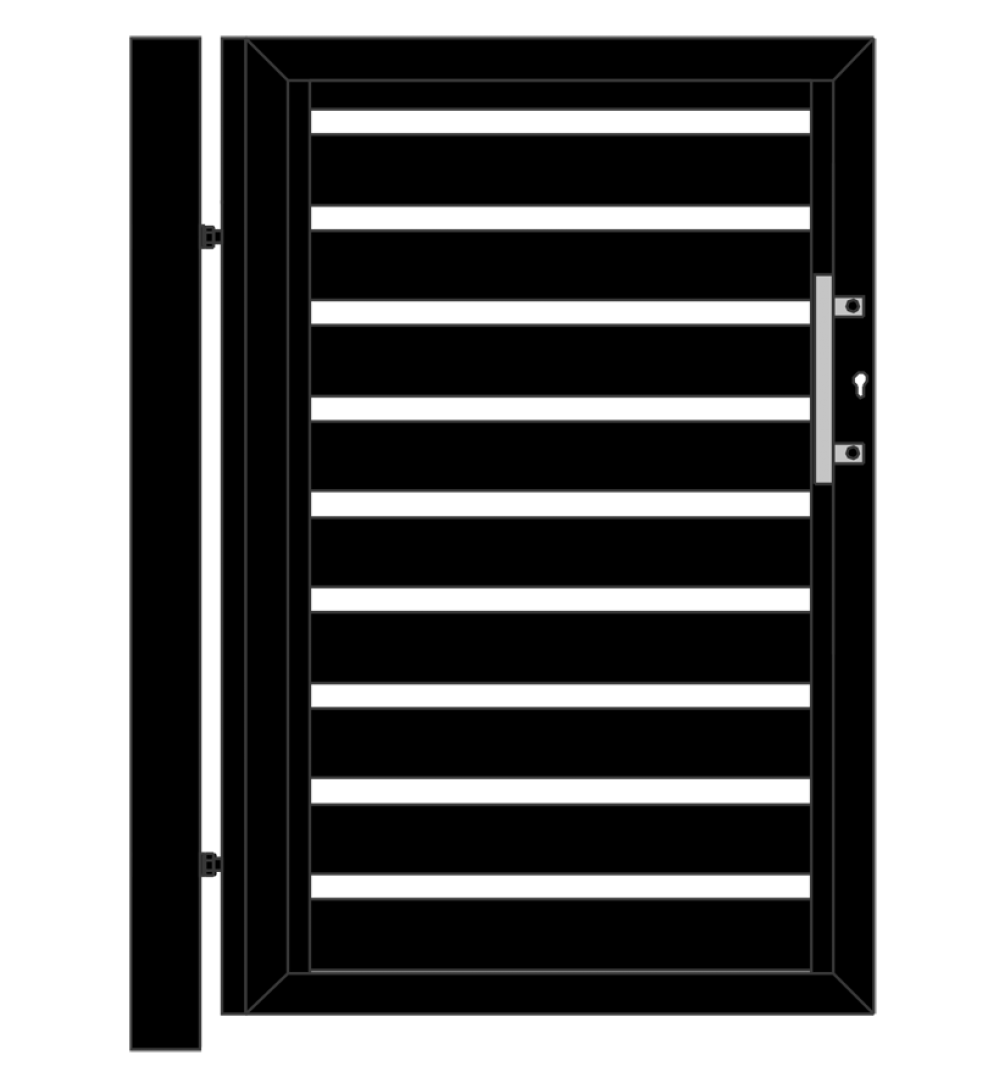

Furtka składa się z 10 (9 o wymiarach 100x20x1,2 mm oraz 1 o wymiarze 40x20x1,5 mm) ułożonych poziomo profili, które przynitowane do płaskowników, a następnie do ceowników stanowią wypełnienie furtki. Wypełnienie nitowane jest do ramy wykonanej z czterech profili: trzech 60x40x1,5 mm oraz jednego 60x40x2 mm (profil zawiasu). Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze 35 kg. Cała furtka montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów.



Dane techniczne furtki TRENTO:

  • Wysokość furtki wynosi 1400 mm, natomiast szerokość 900 mm (wraz z zawiasami 938 mm);

  • Skrzydło furtki posiada maskownicę zawiasów w postaci przynitowanego kątownika;

  • Odległość między profilami pionowymi (100x20x1,2 mm) wynosi 37 mm;

  • Skrzydło furtki zawieszone jest na zawiasach montowanych do słupów stalowych 100x100x3 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania;

  • Furtka posiada zaślepki otworów technologicznych Ø20 oraz zaślepki pochwytu 30x15 mm;

  • Furtka w profilu zamka posiada otwory pod zamek, wkładkę bębenkową, maskownicę wkładki oraz pochwyt.



Ogrodzenie dostępne jest w wersji ocynkowanej galwanicznie (płaskowniki i ceowniki) wg normy: PN-EN-ISO 2081:2011 oraz ocynkowanej ogniowo (rama i profile wypełnienia) wg normy: EN-ISO 1461  i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL: 7021 oraz 9005.

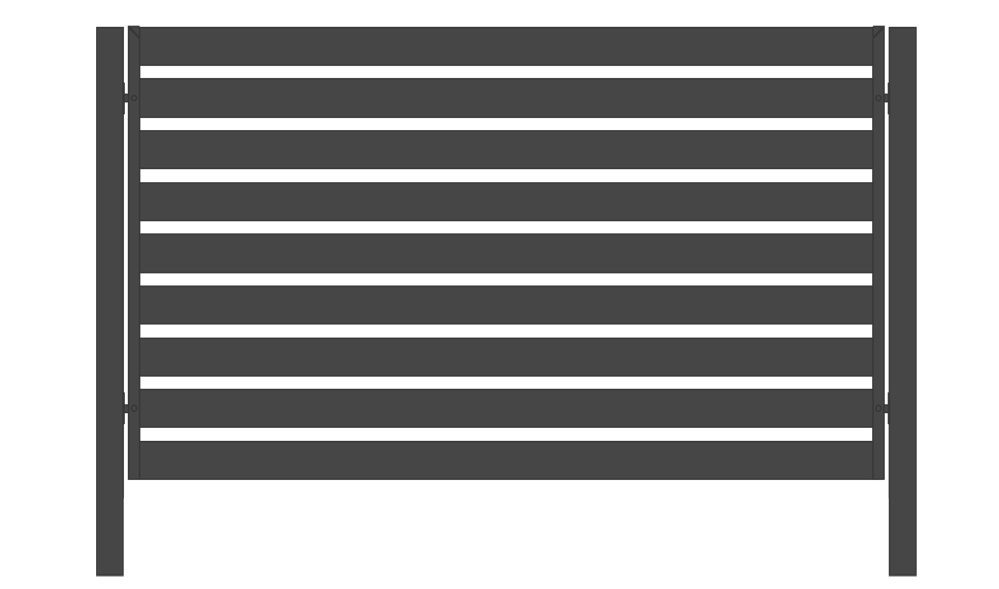

Przęsło

Przęsło

Przęsło TRENTO składa się z 9 ułożonych poziomo profili 100x20x1,2 mm, które połączone z płaskownikami oraz ceownikami (za pomocą nitów) tworzą w zestawie przęsło. Dodatkowym elementem stanowiącym wzmocnienie przęsła są kątowniki. Takie rozwiązanie pozwala na uzyskanie sztywności i stabilności konstrukcji przy wadze 43 kg. Cały zestaw montowany jest do słupów stalowych lub betonowych za pomocą dedykowanych uchwytów (uchwyt przęsła TRENTO).



Dane techniczne przęsła TRENTO:

  • Szerokość przęsła wynosi 2000 mm, natomiast wysokość 1200 mm;

  • Odległość między profilami poziomymi (100x20x1,2 mm) wynosi 37 mm;

  • Cechą szczególną przęsła TRENTO jest brak połączeń spawanych, które zastąpione zostały połączniami nitowymi.

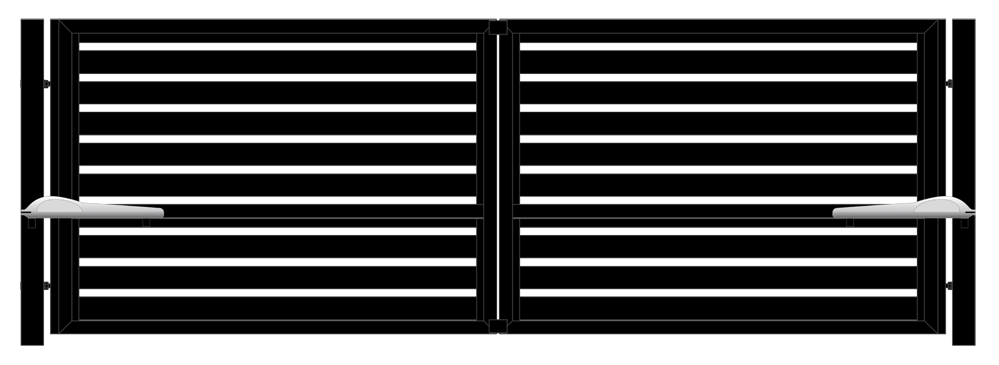

Brama dwuskrzydłowa

Brama dwuskrzydłowa

W skład bramy dwuskrzydłowej wchodzą: skrzydło lewe, skrzydło prawe, słupy, uchwyty siłownika. Pojedyncze skrzydło bramy dwuskrzydłowej składa się z 10 poziomo ułożonych profili (2 o wymiarach 40x20x1,5

oraz 8 o wymiarach 100x20x1,2 mm), które przynitowane do płaskowników, a następnie do ceowników stanowią wypełnienie bramy. Rama bramy dwuskrzydłowej składa się z pięciu profili: jednego 60x40x2 mm oraz czterech 60x40x1,5. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze zestawu na poziomie 124 kg. Cała brama montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów. Brama dwuskrzydłowa systemu TRENTO występuje tylko i wyłącznie w wersji automatycznej.



Dane techniczne standardowej bramy dwuskrzydłowej TRENTO:

  • Wysokość bramy wynosi 1400 mm, szerokość jest równa lub 3972 mm (wraz z zawiasami);

  • Szerokość jednego skrzydła wynosi 1986 mm wraz z zawiasami;

  • Skrzydła bramy zawieszone są na zawiasach montowanych do słupów stalowych 100x100x3 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania.

  • Do prawego skrzydła bramy dospawany jest: opór bramy (płaskownik 80x60x3).
  • Brama dwuskrzydłowa posiada zaślepki otworów technologicznych Ø20.

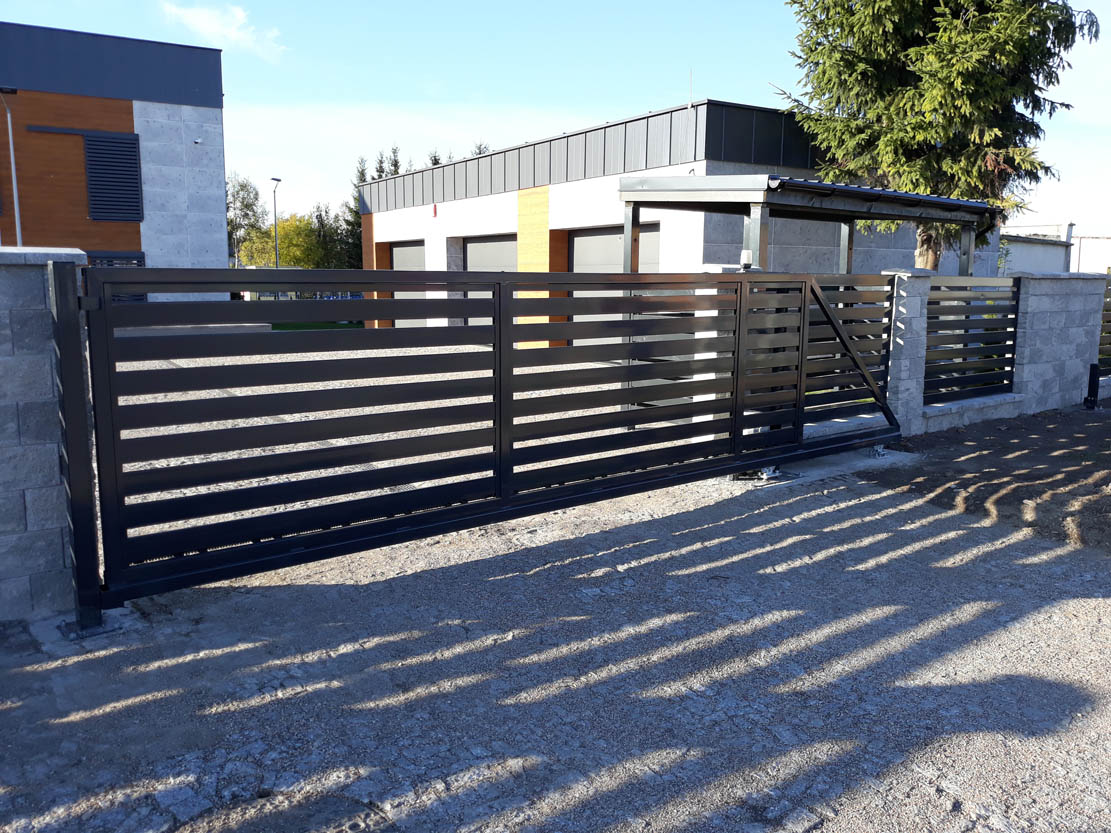

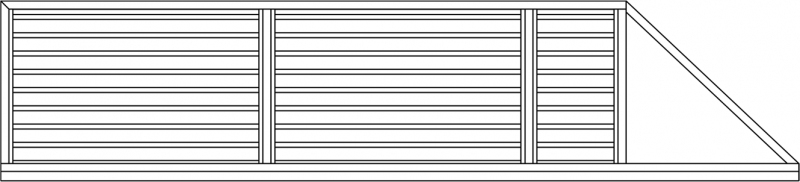

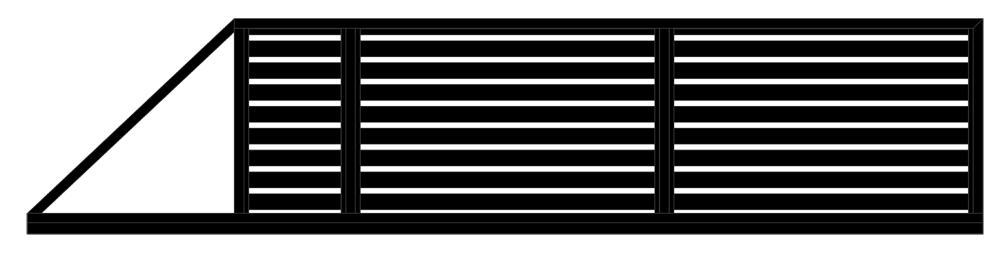

Brama samonośna

Brama samonośna

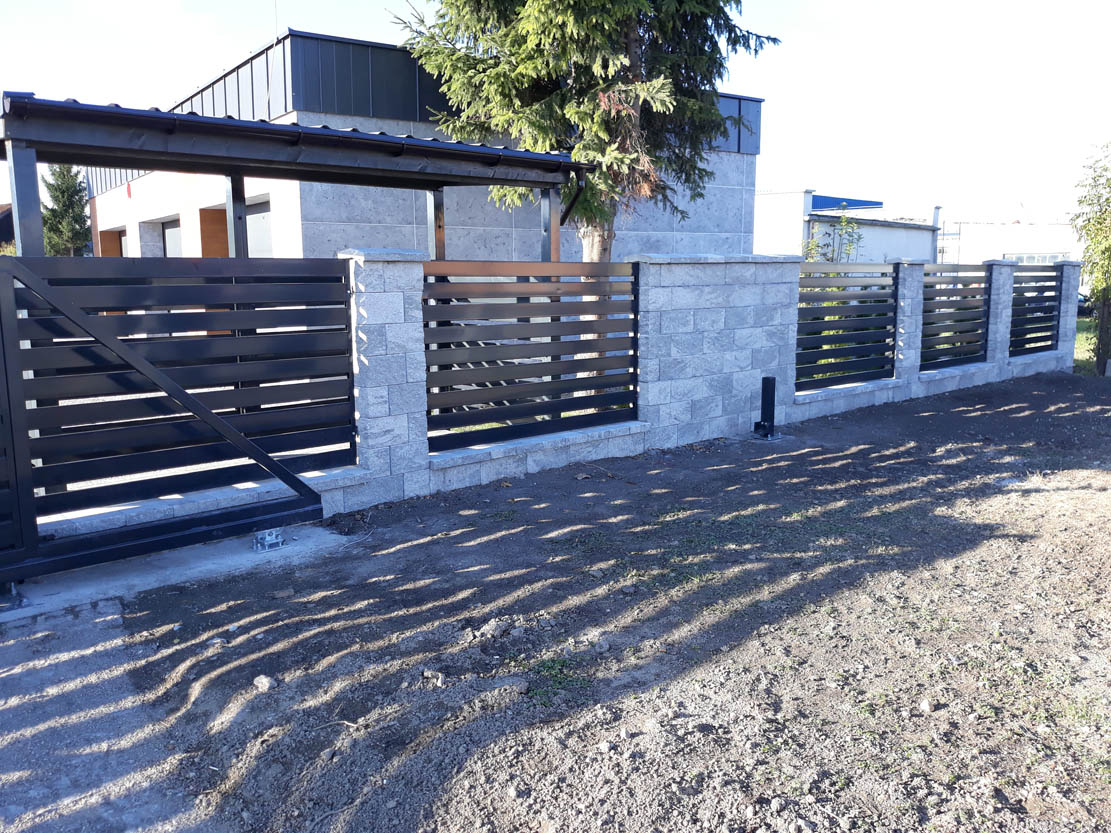

Brama samonośna (przesuwna) składa się z 27 poziomo ustawionych profili o wymiarach 100x20x1,2 mm oraz 40x20x1,5 mm, występujących w dwóch długościach (1895 mm oraz 625 mm). Profile poziome przynitowane są do płaskowników, a następnie do ceowników tworząc wypełnienie bramy, montowane do ramy przy pomocy nitów zrywalnych. Rama zbudowana jest z profili 60x40x2 mm oraz belki jezdnej wykonanej z ceownika bramowego o wymiarach 70x70x4 mm. Dzięki zastosowaniu profili ramy o grubości 2 mm uzyskano sztywność i stabilność konstrukcji. Skrzydło bramy montowane jest przy pomocy dedykowanych słupów (słup początkowy, końcowy oraz słup „A-owy”). Brama samonośna TRENTO występuje tylko i wyłącznie w wersji automatycznej.



Dane techniczne standardowej bramy samonośnej TRENTO:

  • Całkowita wysokość skrzydła bramy wynosi 1350 mm, szerokość jest równa 6000 mm, natomiast światło wjazdu wynosi 4000 mm;

  • Słup początkowy i końcowy bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x80x2 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów (np. chwytak górny, koszyk najazdowy);

  • Słup „A-owy” bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x40x3 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów - rolki prowadzące oraz napęd;

  • Podstawa przyspawana wewnątrz słupa „A-owego” jest elementem mocującym napęd bramy;

  • Wysokości słupów wynoszą: 1450 mm- słup początkowy, 1450 mm- słup „A-owy”, 500 mm- końcowy;

  • Brama samonośna posiada zaślepki otworów technologicznych Ø20 oraz zaślepki profilu dolnego bramy 60x40;
